บทนำสั้น ๆ

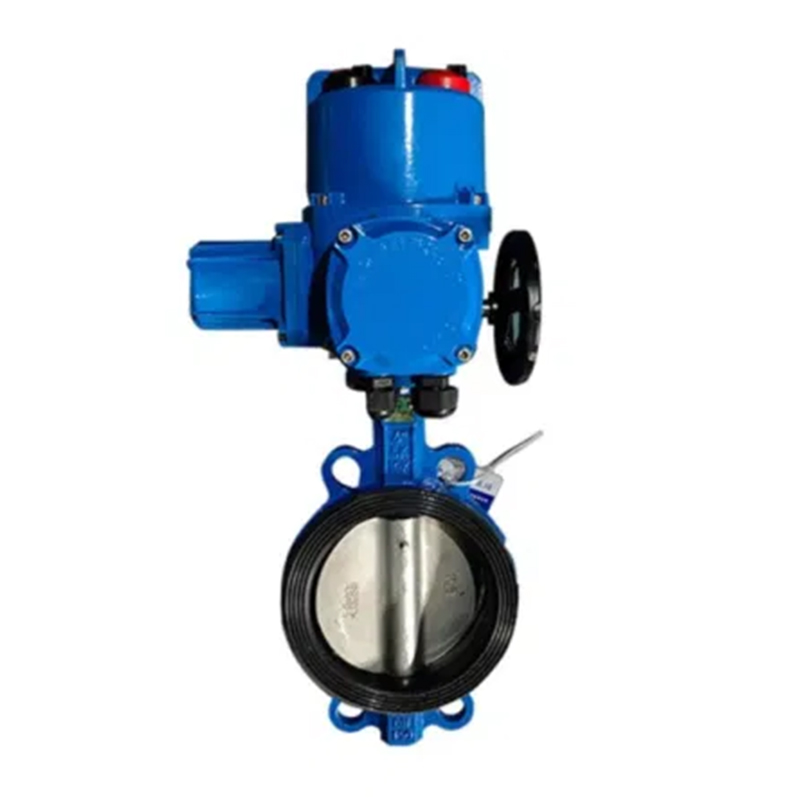

d971XT Electric desulfurization Wafer ขutterfly Valve เป็นผลิตภัณฑ์ที่ออกแบบโดย บริษัท ของเราโดยใช้ระบบ desulfurization ก๊าซไอเสียในประเทศปัจจุบัน เพื่อที่จะปรับให้เข้ากับการกัดกร่อนของสารละลายหินปูนและสารละลายยิปซั่มแผ่นวาล์วและก้านวาล์วทำจากโลหะผสมที่ทนต่อการกัดกร่อนพิเศษและที่นั่งวาล์วทำจากยางทนต่อการสึกหรอสูงเพื่อปรับให้เข้ากับการกัดเซาะของวาล์วเบาะที่นั่ง โดยอนุภาคแขวนลอยจำนวนมากในของเหลว ดังนั้นผลิตภัณฑ์มีความต้านทานการสึกหรอสูงและความต้านทานการกัดกร่อนสูง เนื่องจากผลิตภัณฑ์ได้รับการออกแบบตามความต้องการของผู้ใช้จึงมีการกำหนดเป้าหมายและเชื่อถือได้สูง สื่อที่ใช้งานได้คือสื่อที่มีการกัดกร่อนเช่นเถ้ายิปซั่ม, ซัลเฟอร์ไดออกไซด์, สารละลายน้ำมะนาว, น้ำกระบวนการ ฯลฯ
พารามิเตอร์ทางเทคนิค
| คุณสมบัติแอคทูเอเตอร์ไฟฟ้าเสริม | ประเภทสวิตช์, ประเภทอินทิกรัล, ประเภทการควบคุม, ประเภทอัจฉริยะ |
| รุ่นแอคทูเอเตอร์ไฟฟ้าเสริม | Q, DQ, QM, QC, อันKQ Series, Series z Series เสริมขนาดใหญ่, AK Series, AK Series |
| แรงดันไฟฟ้า | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| เส้นผ่าศูนย์กลางเล็กน้อย | dn25มม. ~ dn1400mm |
| ความดันเล็กน้อย | pn1.0mpa ~ pn1.6mpa |
| อุณหภูมิที่เหมาะสม | EPDM: -30- 100ºC PTEE: -30- 120ºC |
| การเชื่อมต่อ | ประเภทเวเฟอร์ u พิมพ์ |
| วัสดุร่างกายวาล์ว | เหล็กดัด, เหล็กกล้าคาร์บอน, สแตนเลส |
| วัสดุแผ่นวาล์ว | 2507, 1.4529 |
| ซับในวาล์ว | NBR, EPDM, PTFE |
| สื่อที่ใช้งานได้ | มะนาวยิปซั่ม, ซัลเฟอร์ไดออกไซด์, สารละลายปูนปาด, น้ำกระบวนการ ฯลฯ |
ตารางมิติหลัก
| DN | ชม | H1 | H2 | l | L1 | D | D1 | D2 | n - φ | N1-φ1 | A | B | เพลากลม φ2 | เพลาสี่เหลี่ยม φ2 | เพลาแบน φ2 | N2-M | |
| mm | นิ้ว | ||||||||||||||||
| 50 | 2 " | 146 | 68 | 32 | 42 | 84.84 | 120 | 118 | 52.9 | 4-φ23 | 4 -φ6.7 | 90 | 70 | 12.6 | 9x9 | 10 | / |
| 65 | 21/2 " | 152 | 75 | 32 | 44.7 | 96.2 | 136.2 | 137 | 64.5 | 4 -φ26.5 | 4 -φ6.7 | 90 | 70 | 12.6 | 9x9 | 10 | / |
| 80 | 3 " | 163 | 93 | 32 | 45.2 | 61.23 | 160 | 143 | 78.8 | 8-φ18 | 4 -φ6.7 | 90 | 70 | 12.6 | 9x9 | 10 | / |
| 100 | 4 " | 173 | 104 | 32 | 52.1 | 70.8 | 185 | 156 | 104 | 4 -φ24.5 | 4-φ10.3 | 90 | 70 | 15.77 | 11x11 | 12 | / |
| 125 | 5 " | 194 | 118 | 32 | 54.4 | 82.28 | 215 | 190 | 123.3 | 4-φ23 | 4-φ10.3 | 90 | 70 | 18.92 | 14x14 | 14 | / |
| 150 | 6 " | 206 | 133 | 32 | 55.8 | 91.08 | 238 | 212 | 155.6 | 4-φ25 | 4-φ10.3 | 90 | 70 | 18.92 | 14x14 | 14 | / |
| 200 | 8 " | 234 | 165 | 45 | 60.6 | 112.89 | 295 | 268 | 202.5 | 4-φ25 | 4 -φ14.3 | 125 | 102 | 22.1 | 17x17 | 17 | / |
| 76.35 | 4-φ23 | ||||||||||||||||
| 250 | 10 " | 271 | 197 | 45 | 65.6 | 92.4 | 357 | 325 | 250.5 | 4-φ29 | 4 -φ14.3 | 125 | 102 | 28.45 | 22x22 | 22 | / |
| 300 | 12 " | 309 | 224 | 45 | 76.9 | 105.34 | 407 | 403 | 301.6 | 4-φ29 | 4 -φ14.3 | 125 | 102 | 31.6 | 22x22 | 24 | / |
| 250 | 14 " | 368 | 267 | 45 | 76.5 | 91.11 | 467 | 436 | 333.3 | 4-φ30 | 4-φ14.3 | 125 | 102 | 31.6 | 22x22 | 24 | / |
| 400 | 16 " | 400 | 309 | 51.2 | 86.5 | 100.47 | 515 | 488 | 389.6 | 4-φ26 | 4-φ20.6 | 175 | 140 | 33.15 | / | / | / |
| 72 | 102.42 | 525 | 4-φ30 | ||||||||||||||
| 450 | 18 " | 422 | 328 | 51.2 | 105.6 | 88.39 | 565 | 539 | 440.51 | 4-φ26 | 4-φ20.6 | 175 | 140 | 38 | / | / | / |
| 72 | 91.51 | 585 | 4-φ30 | ||||||||||||||
| 500 | 20 " | 480 | 361 | 64.2 | 131.8 | 96.99 | 620 | 593 | 491.6 | 4-φ26 | 4-φ20.6 | 175 | 140 | 41.15 | / | / | / |
| 82 | 101.68 | 650 | 4 -φ33 | ||||||||||||||
| 600 | 24 " | 562 | 459 | 70.2 | 152 | 113.42 | 725 | 816 | 592.5 | 20-φ30 | 4-φ22.2 | 210 | 165 | 50.65 | / | / | / |
| 82 | 20.46 | 770 | 20-φ36 | ||||||||||||||
| 700 | 28 " | 624 | 420 | 66 | 163 | 109.65 | 840 | 895 | 695 | 24-φ30 | 8-φ18 | 300 | 254 | 63.35 | / | / | 4-m33 |
| 82 | 20-φ36 | ||||||||||||||||
| 800 | 32 " | 672 | 591 | 66 | 188 | 124 | 950 | 1015 | 764.7 | 24-φ33 | 8-φ18 | 300 | 254 | 63.35 | / | / | / |
| 82 | 24-φ39 | ||||||||||||||||
| 900 | 36 " | 720 | 656 | 118 | 203 | 117.57 | 1050 | 1115 | 864.7 | 24-φ33 | 8-φ18 | 300 | 254 | 75 | / | / | 4-m30 |
| 1000 | 40 " | 800 | 721 | 142 | 216 | 129.89 | 1160 | 1230 | 965 | 24-φ36 | 8-φ18 | 300 | 254 | 85 | / | / | 4-m33 |
หมายเหตุ: มีสองขนาดในตารางแสดงขนาดการเชื่อมต่อของระดับความดัน PN1.0/1.6MPA ตามลำดับ 3
