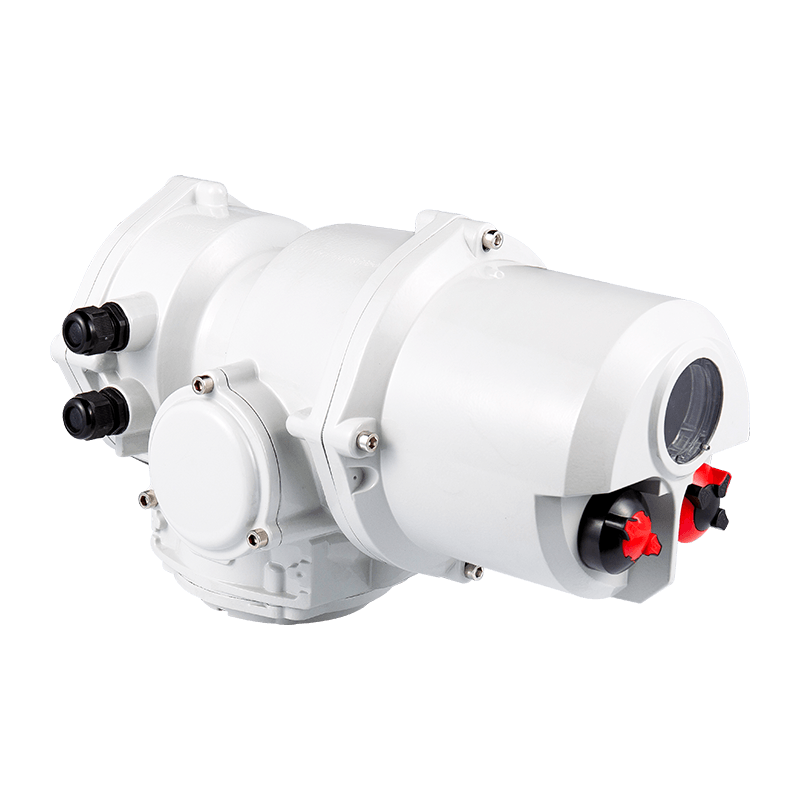

อันKQ, อันCTUATOR แบบโรตารี่บางส่วนของ AKQM รุ่น 100nM-500nM
◆โครงสร้างมีความทนทานและใช้การปิดผนึกสองครั้งซึ่งสามารถป้องกันน้ำและฝุ่นได้อย่างมีประสิทธิภาพในระหว่างการเดินสายในสถานที่ (IP67/IP68-2M, 48 ชั่วโมง)
◆การเดินทางเชิงมุมไดรฟ์โดยตรง
◆สามเฟสเฟสเดี่ยวและแอคชูเอเตอร์แหล่งจ่ายไฟ dC
◆หน้าจอแสดงผลข้อความหลายภาษาสำหรับการแสดงสถานะและการตั้งค่า
◆ในตัวเครื่องบันทึกข้อมูลที่สร้างขึ้นเป็นคุณสมบัติมาตรฐาน
◆ทำการวิเคราะห์ในท้องถิ่นและระยะไกลเกี่ยวกับแอคทูเอเตอร์
◆ง่าย ๆ ควบคุมและระบุฟังก์ชั่น
◆แรงบิดและการควบคุมตำแหน่งอย่างง่ายเพื่อเพิ่มความน่าเชื่อถือ
◆การควบคุมที่ครอบคลุมและความยืดหยุ่นบ่งชี้
◆ข้อมูลจำเพาะกันน้ำหรือป้องกันการระเบิดมีให้เลือกสำหรับการเลือก
◆ช่วงเอาท์พุทแรงบิดโดยตรง 50nm (37Iขf TT) -500Nm (370Iขf ft)
ข้อมูลประสิทธิภาพการใช้งานแบบสวิตช์สามเฟส AKQ
| แบบอย่าง | ความเร็ว (รอบต่อนาที) | แรงบิด (n.m) | แรงดันไฟฟ้า (V) | หมายเลขเฟสพลังงาน (pชม) | ความถี่ (Hz) | พลังงานมอเตอร์ (kW) | จัดอันดับกระแส (a) | ระบบการทำงาน | น้ำหนัก (กิโลกรัม) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 นาที) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 นาที) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 นาที) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 นาที) | 37 |
ข้อมูลประสิทธิภาพของ AKQS ของแอคชูเอเตอร์ประเภทสวิตช์เฟสเดี่ยว
| แบบอย่าง | ความเร็ว (รอบต่อนาที) | แรงบิด (n.m) | แรงดันไฟฟ้า (V) | หมายเลขเฟสพลังงาน (pH) | ความถี่ (Hz) | พลังงานมอเตอร์ (kW) | จัดอันดับกระแส (a) | ระบบการทำงาน | น้ำหนัก (กิโลกรัม) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 นาที) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 นาที) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 นาที) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 นาที) | 37 |
ข้อมูลประสิทธิภาพ AKQM ของแอคชูเอเตอร์ควบคุมสามเฟส
| แบบอย่าง | ความเร็ว (รอบต่อนาที) | แรงบิด (n.m) | แรงดันไฟฟ้า (V) | หมายเลขเฟสพลังงาน (pH) | ความถี่ (Hz) | พลังงานมอเตอร์ (kW) | จัดอันดับกระแส (a) | ระบบการทำงาน | น้ำหนัก (กิโลกรัม) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
| AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
ข้อมูลประสิทธิภาพการทำงานของแอคทูเอเตอร์แบบควบคุมระยะเดียว AKQSM
| แบบอย่าง | ความเร็ว (รอบต่อนาที) | แรงบิด (n.m) | แรงดันไฟฟ้า (V) | หมายเลขเฟสพลังงาน (pH) | ความถี่ (Hz) | พลังงานมอเตอร์ (kW) | จัดอันดับกระแส (a) | ระบบการทำงาน | น้ำหนัก (กิโลกรัม) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
AKQ Actuator Actuator บางส่วนของ Actuator
| ข้อกำหนดพารามิเตอร์แอคทูเอเตอร์ \ แอคทูเอเตอร์ | A | B | C | d | อี | f | (g) | (ชม) | (ฉัน) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
AKQ dJ โครงร่างและขนาดการเชื่อมต่อของประเภทแอคชูเอเตอร์แบบโรตารี่บางส่วน
| ข้อกำหนดพารามิเตอร์แอคทูเอเตอร์ \ แอคทูเอเตอร์ | A1 | A2 | A3 | A4 | C | D1 | D | อี | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φD1 | 4-φd2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |
ขนาดโครงสร้างแอคทูเอเตอร์เชิงเส้น AKQML
| แบบอย่าง | โหลดอันดับ N | การเดินทางให้คะแนน มม. | ความเร็วในการจัดอันดับ mm/s | รูเชื่อมต่อก้านวาล์ว F | การเชื่อมต่อหน้าแปลน D1 | รูภายในหน้าแปลน D2 | รูหน้าแปลน D3 | เชื่อมต่อหน้าแปลนวาล์ว D4 | A | B | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1.25 | φ80 | φ60d11 | 2-φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
ขนาดหน้าแปลน Actuator Actuator
| ข้อกำหนดพารามิเตอร์แอคทูเอเตอร์ \ แอคทูเอเตอร์ | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
