ซีรีย์ ZL

รับใบเสนอราคา

ภาพรวม

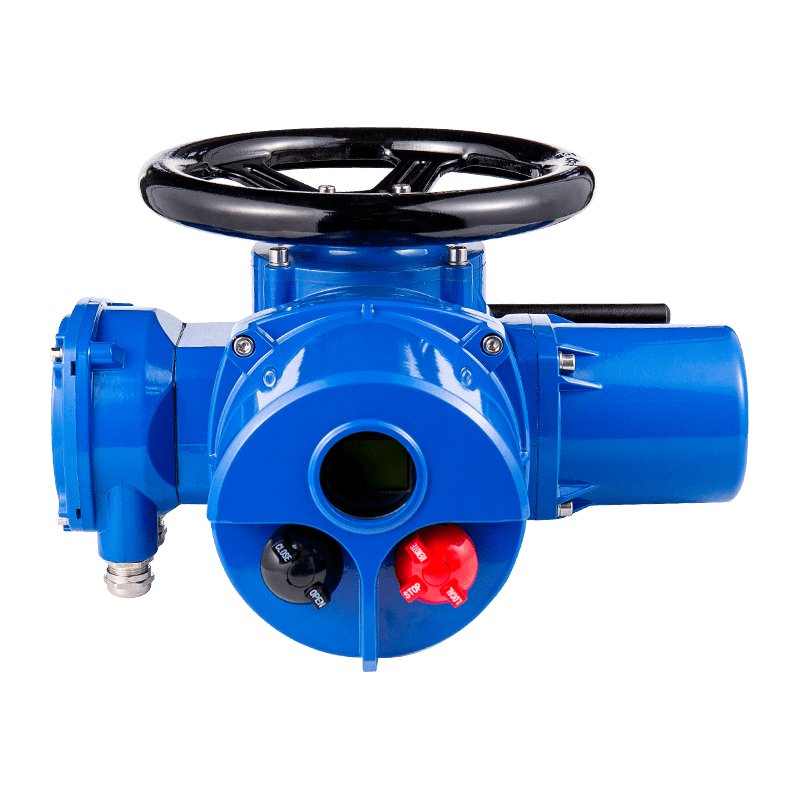

Zl Series Multi-Turn Valve Electric Actuator เป็นโครงสร้างที่ได้รับการปรับปรุงและสมบูรณ์แบบตามผลิตภัณฑ์ที่เป็นผู้ใหญ่ดั้งเดิมพร้อมประสิทธิภาพการป้องกันที่เหมาะสมและส่วนประกอบสำคัญ มันเป็นอุปกรณ์ขับเคลื่อนที่ตระหนักถึงการเปิดอย่างชาญฉลาดปิดและควบคุมการควบคุมวาล์ว ชุดของแอคทูเอเตอร์นี้มีลักษณะของฟังก์ชั่นเต็มประสิทธิภาพประสิทธิภาพที่เชื่อถือได้ระบบควบคุมขั้นสูงขนาดเล็กน้ำหนักเบาการใช้งานง่ายและการบำรุงรักษา ฯลฯ
แอคทูเอเตอร์ซีรีส์ Zl เหมาะสำหรับวาล์วที่มีการเคลื่อนที่เชิงเส้นของชิ้นส่วนเปิดและปิดเช่นวาล์วประตู, วาล์วหยุด, วาล์วไดอะแฟรม, วาล์วลูกสูบ, วาล์วสกัดกั้น, ประตูประตูน้ำ ฯลฯ พวกเขาสามารถใช้สำหรับวาล์วลำต้นที่เพิ่มขึ้น . เมื่อจับคู่กับกล่องกังหันพวกเขาสามารถใช้สำหรับวาล์วบอลวาล์วผีเสื้อและแดมเปอร์ ฯลฯ พวกเขาสามารถทำการควบคุมในท้องถิ่นการควบคุมระยะไกลและการควบคุมอัตโนมัติบนวาล์วและใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นไฟฟ้าโลหะวิทยาปิโตรเลียมเคมี อุตสาหกรรมยาบริการน้ำและการชลประทานทางการเกษตร

การจำแนกประเภท

ประเภทพื้นฐาน, ประเภทอัจฉริยะ, ประเภทพื้นฐานที่ป้องกันการระเบิด, ประเภทอัจฉริยะป้องกันการระเบิด

สภาพแวดล้อมการทำงานและเงื่อนไขทางเทคนิคหลัก

(1) แหล่งจ่ายไฟ: AC380V สามเฟส, 50ชมz;
แหล่งจ่ายไฟเสริม: AC400V สามเฟส, 415V, 660V (50Hz, 60Hz)
AC220V เฟสเดียว, 110V (50Hz, 60Hz)
dC24V, 48V, 84V
(2) อุณหภูมิโดยรอบ: -20ºC ~ 60ºC; อุณหภูมิเสริม: -40ºC ~ 70ºC
(3) ความชื้นสัมพัทธ์: ไม่เกิน 95% (ที่ 25 ° C)
(4) สภาพแวดล้อมการทำงาน: ประเภทสามัญใช้ในสถานที่ที่ไม่มีสื่อไวไฟระเบิดและกัดกร่อนสูง ประเภท flameproof (exdiiขt4) ใช้ในสภาพแวดล้อมของ IIA
ส่วนผสมของก๊าซระเบิดของคลาส IIB, กลุ่ม T1-T4
(5) ระดับการป้องกัน: IP65, IP67 (IP68 สำหรับคำสั่งพิเศษ)
(6) มอเตอร์เป็นประเภทหน้าที่ระยะเวลาสั้น ๆ : เวลาทำงานที่ได้รับการจัดอันดับคือ 10 นาที (15-30 นาทีสำหรับคำสั่งซื้อพิเศษ) และฉนวนคลาส f
(7) การเคลือบป้องกันการกัดกร่อน: พลาสติกพลาสติกป้องกันการกัดกร่อนที่อุณหภูมิสูง
(8) คุณสมบัติการทำงานหลักของแอคชูเอเตอร์ไฟฟ้าอัจฉริยะ
การออกแบบ Mecชม.atronic ขนาดเล็กและน้ำหนักเบา
มันใช้ชิปรวมดิจิตอลที่มีฟังก์ชั่นที่ทรงพลังและมีความแม่นยำสูง
ด้วยการออกแบบที่ไม่ล่วงล้ำการตั้งค่าพารามิเตอร์และการดีบักสามารถทำได้ผ่านลูกบิดหรือการควบคุมระยะไกลอินฟราเรดโดยไม่ต้องเปิดฝาปิดกล่อง การดำเนินการนั้นง่ายและรวดเร็วและการปิดผนึกจะสูงขึ้น
การกระจัดของโรคหลอดเลือดสมองใช้ตัวเข้ารหัสสัมบูรณ์ตำแหน่งวาล์วจะไม่หายไปความสามารถในการต่อต้านการแทรกแซงนั้นแข็งแกร่งความแม่นยำสูงขึ้นและอายุการใช้งานใช้เวลานาน
คำบรรยาย LCd มีให้บริการในภาษาจีนหรือภาษาอังกฤษ
มันมีฟังก์ชั่นเช่นการป้องกันขีด จำกัด การเดินทางการป้องกันแรงบิดสัญญาณเตือนแผงลอยการป้องกันความร้อนมากเกินไปการป้องกันความล้มเหลวของสัญญาณการป้องกันการสูญเสียเฟสพลังงานและการระบุลำดับเฟสอัตโนมัติและการแก้ไข
ประเภทอัจฉริยะรวมถึงประเภทสวิตช์อัจฉริยะประเภทการปรับอัจฉริยะและประเภทอัจฉริยะขั้นสูง
(9) สัญญาณอินพุตชนิดสวิตช์อัจฉริยะ: 24VdC พัลส์หรือสัญญาณระดับ
สัญญาณเอาท์พุท: เอาต์พุตรีเลย์, ความจุที่ได้รับการติดต่อ: 5A, 250VAC, 5A, 30VDC
ตำแหน่งเอาต์พุตสัญญาณอะนาล็อก: 4-20ma
สัญญาณอินพุตแบบอะนาล็อกอัจฉริยะ: 4-20MA
สัญญาณเอาต์พุตแบบอะนาล็อก: 4-20MA
สวิตช์สัญญาณอินพุต: 24VDC พัลส์หรือสัญญาณระดับ
การสลับสัญญาณเอาต์พุต: เอาต์พุตรีเลย์, ความจุที่ได้รับการติดต่อ: 5A, 250VAC, 5A, 30VDC
ข้อผิดพลาดพื้นฐาน: ≤1
ประเภทอัจฉริยะขั้นสูงสามารถรองรับการป้องกันการแทนที่ฉุกเฉิน ESD, การสื่อสารบัส, บลูทู ธ , การควบคุมไร้สายและฟังก์ชั่นอื่น ๆ

ข้อมูลจำเพาะของแบบจำลองและพารามิเตอร์ประสิทธิภาพ

แบบอย่าง	แรงบิดเล็กน้อย (NM)	ความเร็วเอาท์พุท (r/min)	การปฏิวัติเพลาเอาท์พุท (เทิร์น)	พลังงานมอเตอร์ (kW)	อัตราส่วนความเร็วด้วยตนเอง	เส้นผ่านศูนย์กลางก้านสูงสุด (มม.)	น้ำหนักอ้างอิง (กก.)
zl5	50	18	180	0.12	1: 1	30	20
zl10	100	18	180	0.18	1: 1	30	20
		24	180	0.25	1: 1	30	20
		36	180	0.37	1: 1	30	20
		48	180	0.55	1: 1	30	20
ZL15	150	18	180	0.25	1: 1	30	20
		24	180	0.37	1: 1	30	20
		36	180	0.55	1: 1	30	20
		48	180	0.75	1: 1	30	20
ZL20	200	18	180	0.37	1: 1	40	29
		24	180	0.55	1: 1	40	30
		36	180	0.75	1: 1	40	34
		48	180	1.1	1: 1	40	35
zl30	300	18	180	0.55	1: 1	40	30
		24	180	0.75	1: 1	40	34
		36	180	1.1	1: 1	40	35
		48	180	1.5	1: 1	40	35
zl45	450	18	1300	0.75	1: 1	50	45
		24	1300	1.1	1: 1	50	45
		36	1300	1.5	1: 1	50	45
		48	1300	2.2	1: 1	50	45
zl60	600	18	1300	1.1	1: 1	50	45
		24	1300	1.5	1: 1	50	45
		36	1300	2.2	1: 1	50	45
		48	1300	3	1: 1	50	45
zl90	900	18	5500	1.5	1: 4	60	62
		24	5500	2.2	1: 4	60	62
		36	5500	3	1: 4	60	62
		48	5500	4	1: 4	60	62
ZL120	1200	18	5500	2.2	1: 4	60	63
		24	5500	3	1: 4	60	63
		36	5500	4	1: 4	60	63
		48	5500	5	1: 4	60	63

หมายเหตุ: พารามิเตอร์ข้างต้นใช้สำหรับการจัดหาปกติ หากคุณมีข้อกำหนดพิเศษโปรดระบุยอดขายของเราเมื่อสั่งซื้อ

ขนาดแอคทูเอเตอร์ไฟฟ้า ZL

แบบอย่าง	L	L1	H	H1	F	F (รุ่นอัจฉริยะ)	D
ZL 05-15	430	252	230	97	159	227	298
ZL 20-30	443	252	250	97	159	227	298
ZL 45-60	520	330	300	150	250	318	395
ZL 90-120	670	460	430	270	450	518	550

โครงสร้างหน้าแปลนและขนาดการเชื่อมต่อ

ZL Actuator Interface Dimensions (ประเภทแรงบิด)

โมเดลแอคทูเอเตอร์	รูปแบบหน้าแปลน	รายละเอียดขนาดอินเตอร์เฟสเอาท์พุทแอคชูเอเตอร์ (ประเภทแรงบิด JB 292 0)
โมเดลแอคทูเอเตอร์	รูปแบบหน้าแปลน	D	D1	D2	D1	D2	ND	ข	ทิศทางรูของรู	ชม.	H1	H2
z l 05 Z L 10 Z L 15	2	115	95	75	26	39	4-m8	20	45 °	6	2	5
z l 05 Z L 10 Z L 15	2	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	185	160	125	42	58	4-m12	20	45 °	10	2	5
z l 45 Z L 60	4	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 z l 120	5	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 z l 120	5	275	235	180	62	80	4-m20	40	45 °	14	2	5

ZL แอคทูเอเตอร์ขนาดอินเทอร์เฟซ (ประเภทแรงขับ)

โมเดลแอคทูเอเตอร์	รูปแบบหน้าแปลน	รายละเอียดขนาดอินเตอร์เฟสเอาท์พุทแอคชูเอเตอร์ (ประเภทแรงขับ GB12222)
โมเดลแอคทูเอเตอร์	รูปแบบหน้าแปลน	D	D1	D2	ด้าย d1 สี่เหลี่ยมคางหมู (สูงสุด)	ND	b	ทิศทางรูของรู	h	L
ZL05 / ZL10 / Z15	F10	125	102	70	TR28	4-m10	16	45 °	3	40
ZL20 / ZL30	F14	175	140	100	TR36	4-M16	25	45 °	4	55
ZL45 / ZL60	F16	210	165	130	TR44	4-m20	35	45 °	5	70
ZL90 /ZL120	F25	300	254	200	TR60	8-M16	30	22.5 ° 33	4	90
