ขายส่ง AK, AKZ Multi Turn Actuator Electric Electric ผู้ผลิต,โรงงาน

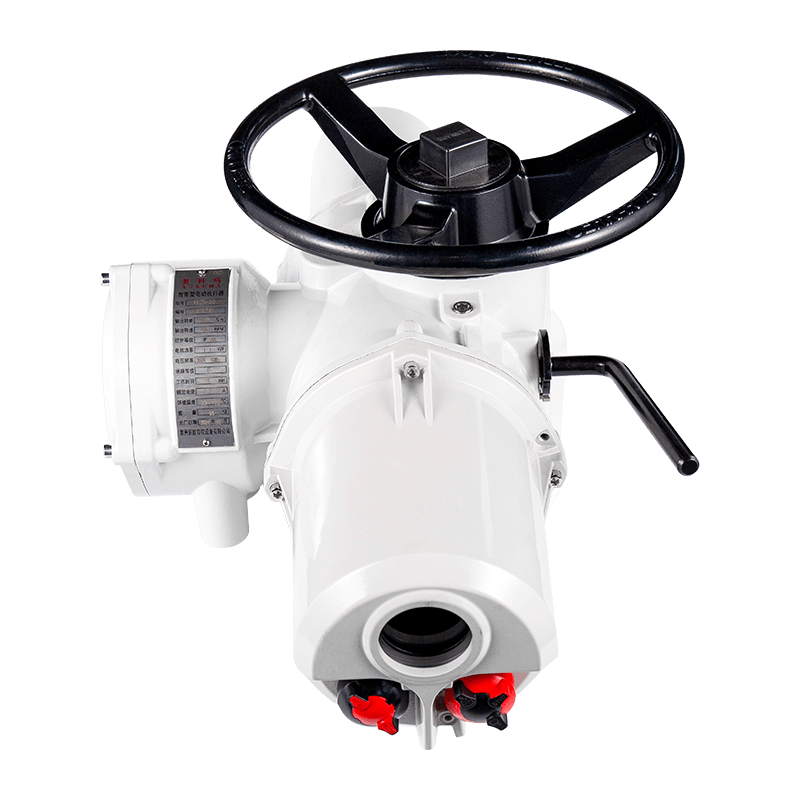

AK, AKZ Multi Turn Actuator Electric Electric

แอคชูเอเตอร์ไฟฟ้าอัจฉริยะ Aukema แบบโรตารี่มีสองประเภทควบคุม: AK AK -Intelligent Switch ประเภทและประเภทการปรับอัจฉริยะ AKM เหมาะสำหรับการควบคุมวาล์วลูกโลกวาล์วประตูวาล์วปีกผีเสื้อวาล์วประตูน้ำและวาล์วอื่น ๆ เป็นผู้เชี่ยวชาญด้านวาล์วควบคุมรุ่นใหม่ 3

รับใบเสนอราคา

อันK, AKZ ข้อมูลประสิทธิภาพสามเฟส

แบบอย่าง	แรงบิดเอาท์พุท (NM)	ความเร็วเอาท์พุท (รอบต่อนาที)	แรงดันไฟฟ้า (V)	หมายเลขเฟสพลังงาน (pH)	ความถี่ (Hz)	พลังเล็กน้อย (KW)	จัดอันดับกระแส (a)	น้ำหนักอ้างอิง (กก.)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

ข้อมูลประสิทธิภาพการทำงานของแอคทูเอเตอร์เฟสเดียว

แบบอย่าง	แรงบิดเอาท์พุท (NM)	ความเร็วเอาท์พุท (รอบต่อนาที)	แรงดันไฟฟ้า (V)	หมายเลขเฟสพลังงาน (pH)	ความถี่ (Hz)	พลังเล็กน้อย (KW)	จัดอันดับกระแส (a)	น้ำหนักอ้างอิง (กก.)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, Akz Actuator ขนาดภายนอก

ประเภท AK18-40

ข้อกำหนดพารามิเตอร์แอคทูเอเตอร์ \ แอคทูเอเตอร์	A	ข	C	d	อี	ฟ
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

ประเภท AK70-95

AK, Akz Actuator Flange ขนาด

ขนาดการเชื่อมต่อประเภทแรงบิด (JB2920)

ข้อกำหนดพารามิเตอร์แอคทูเอเตอร์ \ แอคทูเอเตอร์	d	d1	D2	DI	D2	d	ชม.	สวัสดี	ฟ	ข
AK18	φ145	φ120	φ90	φ30	φ45	4-m10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-m12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

ขนาดการเชื่อมต่อประเภทพุช (GB12222)

ข้อกำหนดพารามิเตอร์แอคทูเอเตอร์ \ แอคทูเอเตอร์	หมายเลขหน้าแปลน	D	D1	D2 (F8)	f	D (สูงสุด)	d	l	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22.5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22.5 °

แผนภูมิเปรียบเทียบของเทอร์มินัลสายไฟ AK และ AKZ

หมายเลขซีเรียลเทอร์มินัลบล็อก	คำจำกัดความของบล็อกเทอร์มินัล	หมายเลขซีเรียลเทอร์มินัลบล็อก	ชื่อของบล็อกเทอร์มินัล	หมายเลขซีเรียลเทอร์มินัลบล็อก	ชื่อของบล็อกเทอร์มินัล
	ตัวละครสายดิน (สายดิน)	16	S7 Hold Relay 1 End*	31
1	380VAC1 **	17	S7 Hold Relay 2*	32
2	380VAC2 **	18	S8 Hold Relay 1 End*	33	การปิดระยะไกล
3	380VAC3 **	19	S8 Hold Relay 2 Terminals*	34	หยุด/หยุด
4	แหล่งจ่ายไฟ DC 0v (แหล่งจ่ายไฟ 24V DC "-" เอาต์พุต)	20	S9 Hold Relay 1 End*	35	เปิดจากระยะไกล
4	แหล่งจ่ายไฟ DC 0v (แหล่งจ่ายไฟ 24V DC "-" เอาต์พุต)	21	S9 Hold Relay 2 Terminals*	36
5	แหล่งจ่ายไฟ DC 24V (เอาต์พุตแหล่งจ่ายไฟ 24V DC "")	22	4-20MA VALVE FEATCTIOND OUTCTURE เอาท์พุทปัจจุบัน	37	คู่มือแรงดันไฟฟ้าสูง/อัตโนมัติด้านข้าง*
5	แหล่งจ่ายไฟ DC 24V (เอาต์พุตแหล่งจ่ายไฟ 24V DC "")	23	ข้อเสนอแนะตำแหน่งวาล์ว 4-20MA ปัจจุบันเอาต์พุตปัจจุบัน-	38	คอมมอนส์แรงดันสูงจากระยะไกล*
6	S1 Relay End 1 (เปิดในสถานที่)	24		39	คู่มือแรงดันไฟฟ้าต่ำคู่มือ/อัตโนมัติ*
7	S1 Relay 2 สิ้นสุด (เปิดในสถานที่)	25	การดำเนินการฉุกเฉิน (ESD)	40	S6 รีเลย์เทอร์มินัลทั่วไป (สัญญาณเตือนข้อผิดพลาด)
8	S2 Relay 1 End (ปิด)	26	4-20MA วาล์วควบคุมตำแหน่งอินพุตปัจจุบัน	41	S6 Relay End 1 (สัญญาณเตือนข้อผิดพลาด)
9	S2 Relay 2 สิ้นสุด (ปิดในสถานที่)	27	4-20MA วาล์วควบคุมตำแหน่งอินพุตปัจจุบัน-	42	S6 Relay Terminal 2 (สัญญาณเตือนข้อผิดพลาด)
10	S3 Relay Terminal 1 (Open Torque)	28	ตัวเลือกสัญญาณด้วยตนเอง/อัตโนมัติ	43
11	S3 Relay Terminal 2 (Open Torque)	29	S10 Hold Relay 1 End*
12	S4 Relay 1 End (ปิดแรงบิด)	30	S10 Hold Relay 2 Terminals*
13	S4 Relay 2 Ends (TORQUE ปิด)	เตือน! ก่อนที่จะเชื่อมต่อกับแหล่งจ่ายไฟโปรดดูค่าแรงดันไฟฟ้าที่ได้รับการจัดอันดับบนแผ่นป้ายของแอคทูเอเตอร์ไฟฟ้า เมื่อแหล่งจ่ายไฟเป็นสามเฟส 380V เชื่อมต่อเทอร์มินัลหมายเลข 1.2.3 และเมื่อแหล่งจ่ายไฟเป็นเฟสเดี่ยว 220V เชื่อมต่อหมายเลข 1.2 เทอร์มินัล
14	S5 Relay 1 End (Field/Remote Control)
15	S5 Relay 2 Ends (Field/Remote Control)

ข้อมูลจำเพาะขนาดสายเคเบิลสายไฟ AK: ทางเข้ากลางคือ NPT1- ครึ่งและพอร์ตทางเข้าทั้งสองด้านทั้งสองด้านคือ NPT1
เทอร์มินัลพลังงานสามเฟส (380VAC/50Hz) และขั้วไฟฟ้าสามเฟสเดียว (220VAC/50Hz) โดยมีข้อกำหนดของ M5 มีเทอร์มินัลสัญญาณทั้งหมด 43 ตัวพร้อมข้อกำหนดของ M4
ประเภทสวิตช์อัจฉริยะ: สายไฟ 3-core; สายควบคุม 3 คอร์; สายเคเบิลสัญญาณหลัก 15 สาย
หมายเหตุ: หากคุณต้องการขยายรายชื่อตัวบ่งชี้สถานะเพิ่มเติมหรือการควบคุมบัสและมีข้อกำหนดพิเศษโปรดติดต่อซัพพลายเออร์หรือ บริษัท ของเรา 3
