D641W วาล์วผีเสื้อการระบายอากาศแบบนิวเมติก

รับใบเสนอราคา

บทนำสั้น ๆ

d641W วาล์วผีเสื้อระบายอากาศแบบนิวเมติกเหมาะสำหรับการตัดสองตำแหน่ง การเชื่อมต่อระหว่างวาล์วและแอคทูเอเตอร์ใช้วิธีการเชื่อมต่อสาขา ช่องว่างการขยายตัวระหว่างแผ่นผีเสื้อการระบายอากาศแบบนิวเมติกนาล์ฟลายและตัววาล์วมีขนาดใหญ่ซึ่งสามารถป้องกันการติดขัดที่เกิดจากการขยายตัวทางความร้อนและการหดตัว
วาล์วผีเสื้อระบายอากาศได้รับการออกแบบและผลิตด้วยรูปแบบโครงสร้างใหม่ของการเชื่อมแผ่นผีเสื้อกลางและแผ่นเหล็กโครงสร้างสั้น มันถูกเชื่อมด้วยวัสดุทนต่อการสึกหรอคุณภาพสูง มันมีโครงสร้างขนาดกะทัดรัดน้ำหนักเบาการติดตั้งง่ายความต้านทานการไหลขนาดเล็กปริมาตรการไหลขนาดใหญ่หลีกเลี่ยงอิทธิพลของการขยายตัวของอุณหภูมิสูงและใช้งานง่าย ไม่มีก้านเชื่อมต่อสลักเกลียว ฯลฯ ภายในการทำงานที่เชื่อถือได้อายุการใช้งานที่ยาวนานโดยเฉพาะอย่างยิ่งเหมาะสำหรับความแตกต่างของแรงดันต่ำเส้นผ่าศูนย์กลางขนาดใหญ่และโอกาสการไหลขนาดใหญ่ มันถูกใช้ร่วมกับแอคทูเอเตอร์ต่าง ๆ เพื่อสร้างวาล์วที่มีการแสดงที่แตกต่างกัน สามารถติดตั้งได้หลายตำแหน่งและไม่ได้รับผลกระทบจากทิศทางการไหลของสื่อ วาล์วผีเสื้อระบายอากาศเป็นวาล์วผีเสื้อที่ไม่มีการปิดซึ่งใช้กันอย่างแพร่หลายในระบบระบายอากาศและการกำจัดฝุ่น มันถูกใช้ในการเชื่อมต่อเปิดและปิดหรือปรับระดับเสียงกลางบนท่อด้วยก๊าซที่มีฝุ่น, ท่อส่งก๊าซ, อุปกรณ์การระบายอากาศการระบายอากาศ, ท่อก๊าซไอเสีย ฯลฯ โดยมีอุณหภูมิปานกลางที่≤300ºCและความดันเล็กน้อย -0.1 PMA

พารามิเตอร์ทางเทคนิค

คุณสมบัติเสริมของแอคทูเอเตอร์นิวเมติก	การแสดงสองครั้งการแสดงเดี่ยว

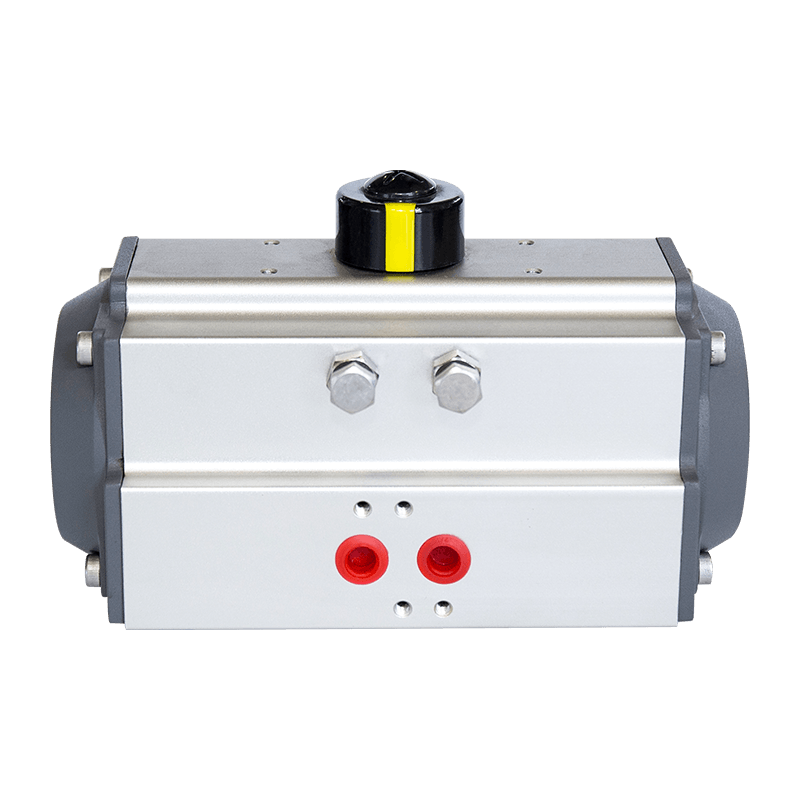

โมเดลตัวเลือกแอคทูเอเตอร์นิวเมติก	AT Series, AW Series
แรงดันวาล์วโซลินอยด์	AC110V, AC220V, AC24V, dC24V
ความดันแหล่งอากาศ	2bar -8bar
เส้นผ่าศูนย์กลางเล็กน้อย	dn50mm ~ dn4000mm
ความดันเล็กน้อย	pn0.1mpa
อุณหภูมิที่ใช้บังคับ	-30- 300ºC
การเชื่อมต่อ	หน้าแปลน
วัสดุร่างกายวาล์ว	เหล็กกล้าคาร์บอนสแตนเลส
วัสดุแผ่นวาล์ว	เหล็กกล้าคาร์บอนสแตนเลส ฯลฯ
ซับในวาล์ว	เหล็กกล้าคาร์บอนสแตนเลส
สื่อที่ใช้งานได้	ก๊าซไอเสียที่มีฝุ่นอากาศอากาศก๊าซถ่านหินและก๊าซที่มีฝุ่น ฯลฯ

ตารางมิติหลัก

dN (มม.)	l	ชม	0.05-0.1mpa				0.25mpa				0.6MPA
dN (มม.)	l	ชม	D	D1	D2	n-φd	D	D1	D2	n-φd	D	D1	D2	n-φd
50	108	70	140	110	88	4-φ14	140	110	88	4-φ14	140	110	88	4-φ14
65	112	80	160	130	108	4-φ14	160	130	108	4-φ14	160	130	108	4-φ14
80	114	95	190	150	124	4-φ18	190	150	124	4-φ18	190	150	124	4-φ19
100	127	105	210	190	144	4 φ18	210	190	144	4-φ18	210	190	144	4-φ19
125	140	120	240	200	174	8-φ18	240	200	174	8-φ18	240	200	174	8-φ19
150	140	132	265	225	199	8-φ18	265	225	199	8-φ18	265	225	199	8-φ19
200	152	160	320	280	254	8-φ18	320	280	254	8-φ18	320	280	254	8-φ19
250	165	187	375	335	309	12-φ18	375	335	309	12-φ18	375	335	309	12-φ19
300	180	220	440	395	363	12 -φ22	440	395	363	12 -φ22	440	395	363	12 -φ23
350	180	245	490	445	413	12 -φ22	490	445	413	12 -φ22	490	445	413	12 -φ23
400	200	270	540	495	463	16-φ22	540	495	463	16-φ22	540	495	463	16-φ23
450	200	297	595	550	518	16-φ22	595	550	518	16-φ22	595	550	518	16-φ23
500	220	322	645	600	568	20-φ22	645	600	568	20-φ22	645	600	568	20-φ23
600	220	377	755	705	667	20-φ26	755	705	667	20-φ26	755	705	667	20-φ26
700	240	430	860	810	772	24-φ26	860	810	772	24-φ26	860	810	772	24-φ26
800	240	487	975	920	878	24-φ30	975	920	878	24-φ30	975	920	878	24-φ31
900	260	537	1075	1020	978	24-φ30	1075	1020	978	24-φ30	1075	1020	978	24-φ31
1000	260	587	1175	1120	1078	28-φ30	1175	1120	1078	28-φ30	1175	1120	1078	28-φ31
1200	280	702	1375	1320	1280	32-φ30	1375	1320	1280	32-φ30	1405	1340	1295	32-φ34
1400	300	782	1575	1520	1480	36-φ30	1575	1520	1480	36-φ30	1630	1560	1510	36-φ37
1600	320	895	1790	1730	1690	40 -φ30	1790	1730	1690	40-O30	1830	1760	1710	40 -φ37
1800	340	995	1990	1930	1890	44 -φ30	1990	1930	1890	44 -φ30	2045	1970	1918	44 -φ40
2000	360	1095	2190	2130	2090	48-φ30	2190	2130	2090	48-φ30	2265	2180	2125	48-φ43
2200	380	1200	2405	2340	2295	52-φ33	2405	2340	2295	52-φ33	2475	2390	2335	52-φ43
2400	400	1310	2605	2540	2495	56 -φ33	2605	2540	2495	56-033	2685	2600	2545	56 -φ43
2600	420	1420	2805	2740	2695	60-φ33	2805	2740	2695	60-φ33	2905	2810	2750	60-φ49
2800	440	1530	3030	2960	2910	64 -φ36	3030	2960	2910	64 -φ36	3115	3020	2960	64-A49
3000	460	1640	3230	3160	3110	68-φ36	3230	3160	3110	68-φ36	3315	3220	3160	68-φ49
3200	480	1760	3430	3360	3310	72-φ36	3430	3360	3310	72-φ36	3525	3430	3360	72-A49
3400	500	1870	3630	3560	3510	76 -φ36	3630	3560	3510	76 -φ36	3735	3640	3560	76 -φ49
3600	520	1980	3840	3770	3720	80-φ36	3840	3770	3720	80-φ36	3970	3860	3720	80-φ56
3800	540	2120	4045	3970	3920	80-φ39	4045	3970	3920	80-φ39	4180	4070	3970	80-φ62
4000	560	2230	4245	4170	4120	84 -φ39	4245	4170	4120	84 -φ39	4380	4270	4170	84-φ623
