บทนำสั้น ๆ

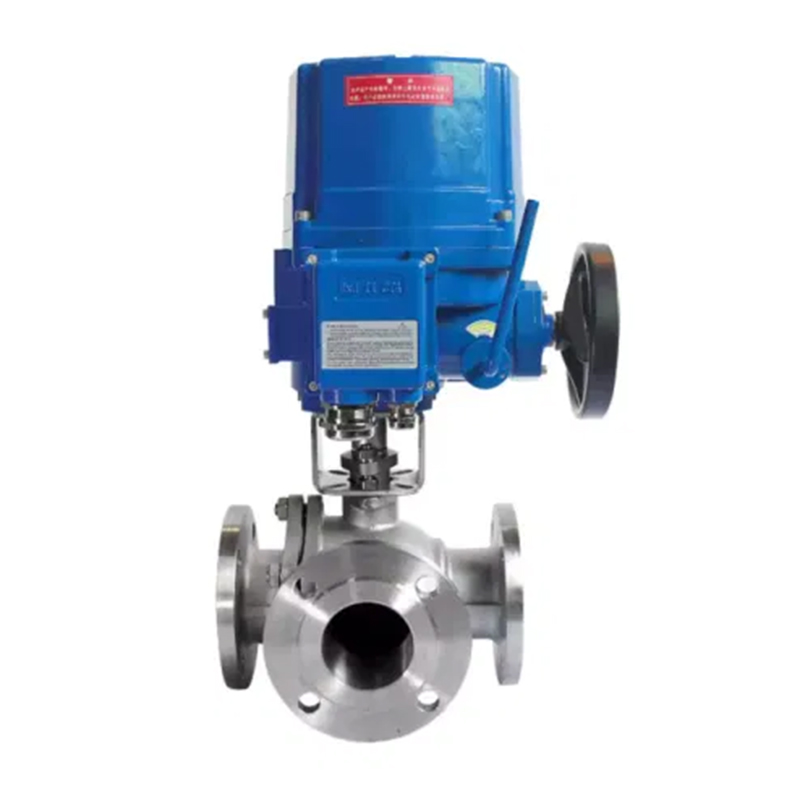

วาล์วบอลสามทางไฟฟ้า Q944/45F Electric สามารถเป็นรูปตัว l หรือรูปตัว T วาล์วลูกบอลสามทางรูปตัว L (Q944F) ใช้สำหรับการสลับทิศทางการไหลของสื่อและสามารถเชื่อมต่อสองช่องตั้งฉาก วาล์วลูกบอลสามทางรูปตัว T (Q945F) ใช้สำหรับการเบี่ยงเบนขนาดกลางการผสานและการสลับทิศทางการไหล ทีรูปตัว T สามารถเชื่อมต่อสามช่องกับกันหรือเชื่อมต่อสองช่อง โดยทั่วไปแล้ววาล์วบอลสามทางไฟฟ้าจะใช้โครงสร้างที่นั่งสองที่นั่ง แต่ยังสามารถนำโครงสร้างที่นั่งสี่แบบตามข้อกำหนดของผู้ใช้ ใช้กันอย่างแพร่หลายสำหรับการสลับทิศทางการไหลของสื่อและการเบี่ยงเบนหรือผสมของเหลวในระบบท่อเช่นน้ำประปาปิโตรเคมี, โลหะวิทยา, การขุด, สิ่งทอ, พลังงาน, การผลิตกระดาษ, อาหาร, เหล็ก ฯลฯ
พารามิเตอร์ทางเทคนิค
คุณสมบัติเสริมของแอคทูเอเตอร์ไฟฟ้า | การสลับ, อินทิกรัล, การปรับ, อัจฉริยะ |
แอคทูเอเตอร์ไฟฟ้ามีให้เลือกมากมาย | Q, dQ, QM, QC, AKQ Series, Series z Series เสริมขนาดใหญ่, AK Series, AK Series |
แรงดันไฟฟ้า | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
เส้นผ่าศูนย์กลางเล็กน้อย | DN15MM ~ DN200MM |
ความดันเล็กน้อย | pn1.0mpa ~ pn1.6mpa |
อุณหภูมิที่ใช้บังคับ | PTFE: -30- 120 ° C ppl: ≤350° C ซีลโลหะ: ≤450° C |
การเชื่อมต่อ | หน้าแปลน |
วัสดุร่างกาย | เหล็กหล่อ, 304, 316, 316L |
วัสดุดิสก์ | 304、316、316L |
ซับใน | ptfe, ppl, แมวน้ำโลหะ |
สื่อที่ใช้งานได้ | น้ำ, ปิโตรเลียม, กรด, ของเหลวที่มีความหนืด, สื่อสารละลาย, ฯลฯ |
แผนผังโครงสร้างของวาล์วบอลหน้าแปลนสามทางไฟฟ้า
ตารางมิติหลัก
DN (มม.) | ชม | L | L1 | D | D1 | D2 | B |
15 | 53 | 150 | 75 | 95 | 65 | 46 | 14 |
20 | 58.5 | 160 | 75 | 105 | 75 | 56 | 16 |
25 | 70 | 180 | 90 | 115 | 85 | 65 | 16 |
32 | 77.5 | 200 | 100 | 140 | 100 | 76 | 18 |
40 | 86.5 | 220 | 110 | 150 | 110 | 84 | 18 |
50 | 92 | 240 | 120 | 165 | 125 | 99 | 20 |
65 | 107 | 260 | 130 | 185 | 145 | 118 | 20 |
80 | 119 | 280 | 140 | 200 | 160 | 132 | 20 |
100 | 150 | 320 | 160 | 220 | 180 | 156 | 22 |
125 | 200 | 380 | 190 | 250 | 210 | 184 | 22 |
150 | 240 | 440 | 220 | 285 | 240 | 211 | 24 |
200 | 300 | 550 | 275 | 340 | 295 | 266 | 24 |
