Q641F วาล์วบอลลมลม

รับใบเสนอราคา

บทนำสั้น ๆ

Q641F วาล์วบอลหน้าแปลนมีการดำเนินการยก 90 องศาเหมือนกันโดยมีวงกลมผ่านรูหรือช่องทางผ่านแกน อัตราส่วนของพื้นผิวทรงกลมและช่องเปิดช่องควรเป็นเช่นนั้นเมื่อลูกบอลหมุน 90 องศาทางเข้าและทางออกควรนำเสนอพื้นผิวทรงกลมทั้งหมดจึงตัดการไหลออก
วาล์วบอลหน้าแปลนนิวเมติกจะต้องดำเนินการโดยการหมุนอากาศ 90 องศาและแรงบิดที่เล็กมากเพื่อปิดให้แน่น โพรงด้านในที่เท่ากันอย่างสมบูรณ์ของร่างกายวาล์วให้ความต้านทานขนาดเล็กมากและช่องไหลตรงสำหรับสื่อ เป็นที่เชื่อกันโดยทั่วไปว่าวาล์วบอลเหมาะสำหรับการเปิดและปิดโดยตรง แต่การพัฒนาในช่วงไม่กี่ปีที่ผ่านมาได้ออกแบบวาล์วบอลเพื่อให้มันมีหน้าที่ของการควบคุมปริมาณและการควบคุมการไหล คุณสมบัติหลักของวาล์วบอลคือโครงสร้างขนาดกะทัดรัดการทำงานและการบำรุงรักษาง่ายเหมาะสำหรับสื่อการทำงานทั่วไปเช่นน้ำตัวทำละลายกรดและก๊าซธรรมชาติและยังเหมาะสำหรับสื่อที่มีสภาพการทำงานที่รุนแรงเช่นออกซิเจนไฮโดรเจนเปอร์ออกไซด์ มีเธนและเอทิลีน ร่างกายวาล์วบอลสามารถเป็นอินทิกรัลหรือรวมกันได้

พารามิเตอร์ทางเทคนิค

คุณสมบัติเสริมของแอคทูเอเตอร์นิวเมติก	การออกฤทธิ์สองครั้งการออกฤทธิ์เดี่ยว
โมเดลตัวเลือกแอคทูเอเตอร์นิวเมติก	AT Series, AW Series
แรงดันวาล์วโซลินอยด์	AC110V, AC220V, AC24V, dC24V
ความดันแหล่งอากาศ	2bar-8bar
เส้นผ่าศูนย์กลางเล็กน้อย	dN15MM-dN200MM
ความดันเล็กน้อย	pn1.0mpa ~ pn2.5mpa
อุณหภูมิที่ใช้บังคับ	PTFE: -30- 120ºC PPl: ≤350ºCซีลโลหะ: ≤450ºC
การเชื่อมต่อ	หน้าแปลน
วัสดุร่างกายวาล์ว	เหล็กหล่อ, เหล็กหล่อ, 304, 316, 316l
วัสดุแผ่นวาล์ว	304, 316, 316l
ซับในวาล์ว	ptfe, ppl, ซีลโลหะ
สื่อที่ใช้งานได้	น้ำ, ปิโตรเลียม, กรด, ของเหลวที่มีความหนืด, สารละลายสื่อ ฯลฯ

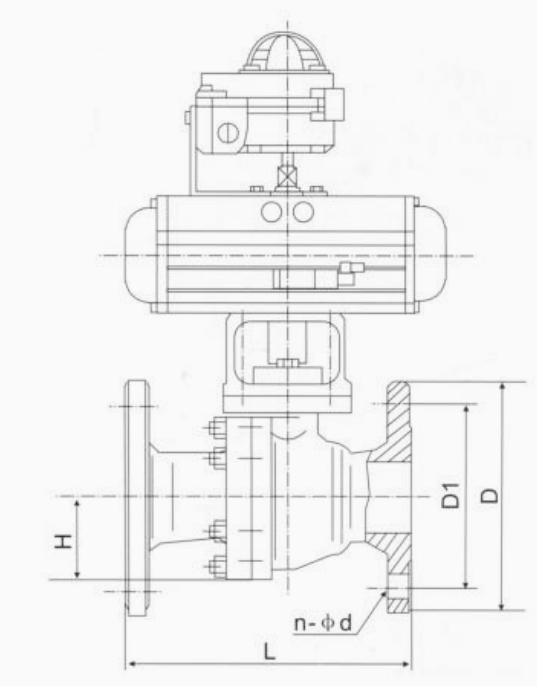

ตารางมิติหลัก

DN (มม.)	l	1.0mpa				1.6MPA				2.5mpa
DN (มม.)	l	L	D	D1	n-φd	L	D	D1	n-φd	L	D	D1	n-φd
15	15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	32	165	135	100	4-φ18	165	135	100	4-φ18	165	135	100	4-φ18
40	40	180	145	110	4-φ18	180	145	110	4-φ18	180	145	110	4-φ18
50	50	200	160	125	4-φ18	200	160	125	4-φ18	200	160	125	4-φ18
65	65	220	180	145	4-φ18	220	180	145	4-φ18	220	180	145	8-φ18
80	80	250	195	160	4-φ18	250	195	160	8-φ18	250	195	160	8-φ18
100	100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23
125	125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25
150	150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25
200	200	400	335	295	8-φ23	400	335	295	12 -φ23	400	360	310	12-φ253
